Charge-Sensitive Preamplifier

CPre-2023电荷灵敏前置放大器

从探测器电荷脉冲,到可采集的电压信号。

为电荷型探测器提供脉冲放大与成形。高、低增益两种出厂配置,按输入电荷范围匹配后端采集链路。

250 ns成形时间
2 种出厂增益配置
RMS等效电荷噪声口径

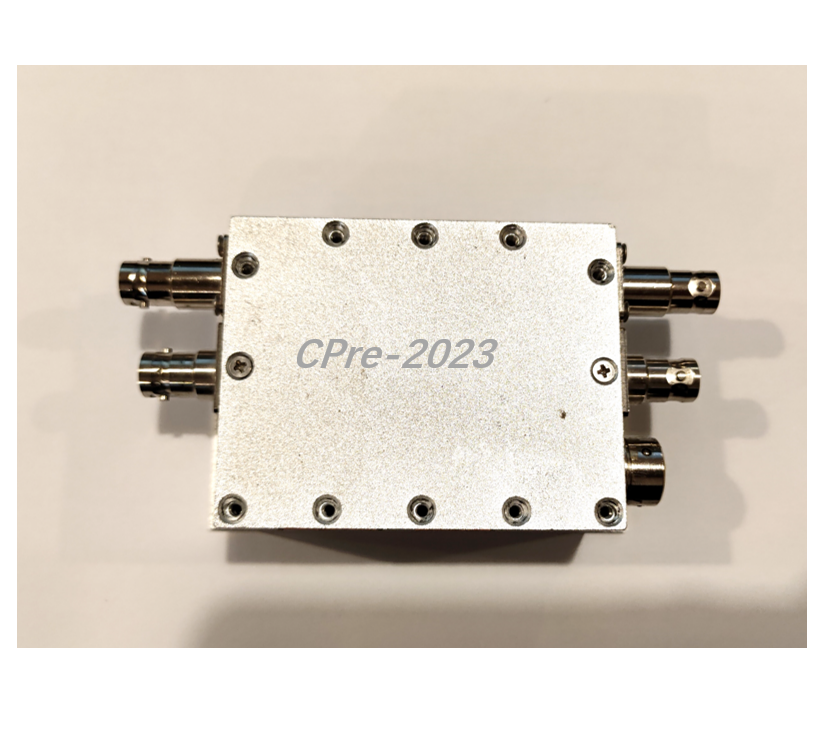

CPre-2023电荷灵敏前置放大器实物与接口
CPre-2023系列 / 紧凑金属壳体 · 模拟信号接口
01 / Models & Performance

同一系列,两种电荷增益

高增益关注小电荷读出,低增益覆盖更大的输入电荷。配置在出厂时确定,不是运行中切换档位。

CPre-2023两种出厂配置的测量范围、电荷增益、RMS噪声与成形时间
配置与指标高增益CPre-2023-110低增益CPre-2023-111
有效测量范围2–400 fC20–4000 fC
电荷增益10.5 mV/fC1.17 mV/fC
等效电荷噪声 RMS1.020 fC RMS1.654 fC RMS
成形时间250 ns250 ns
选型侧重面向较小的输入电荷,优先提高脉冲幅度与后端量程利用率。面向较大的输入电荷,为较大幅度事件保留动态范围。

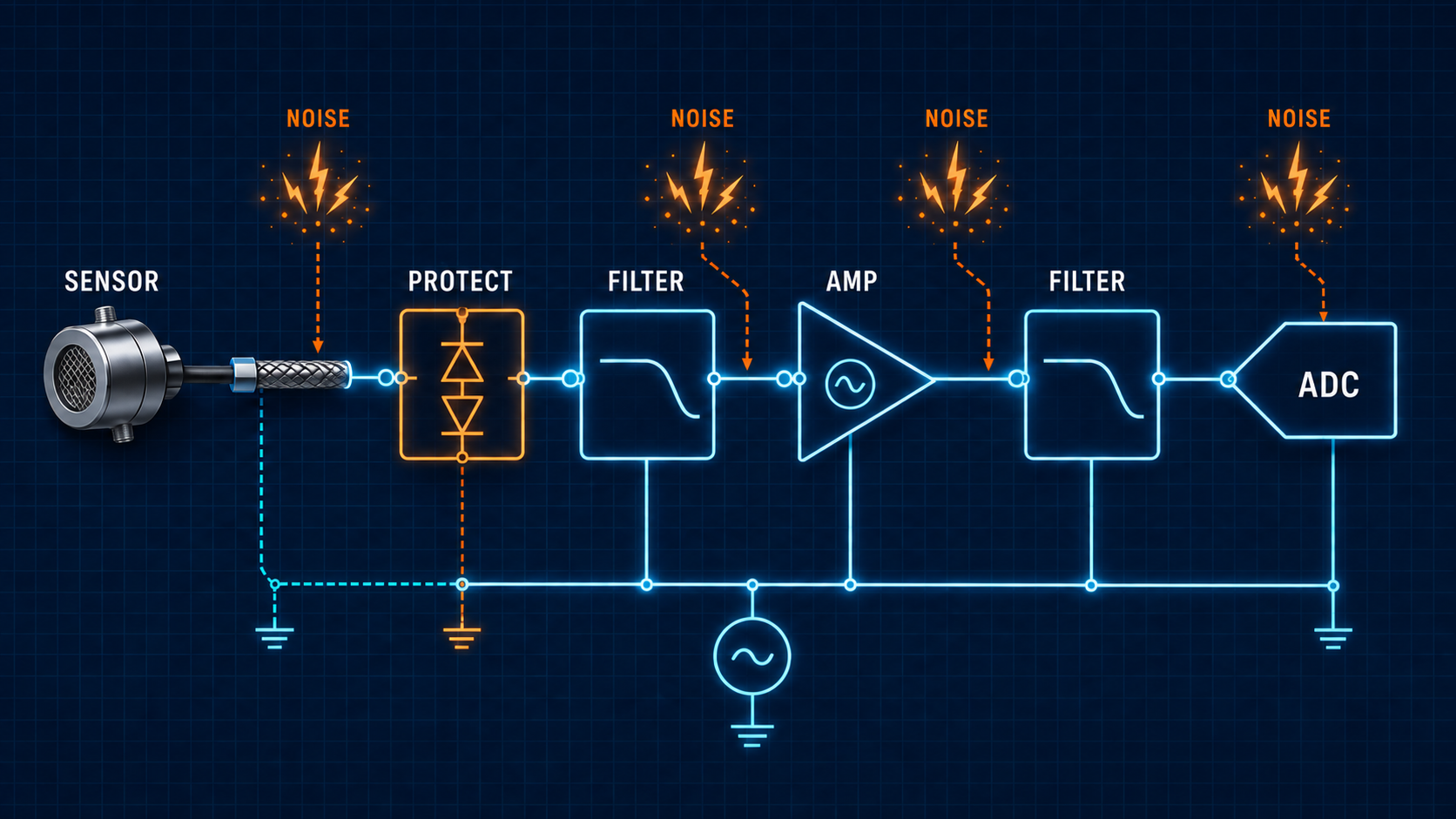

以上为当前配置测试结果,等效电荷噪声统一采用RMS口径。实际噪声受探测器电容、布线和供电等条件影响;输入电荷范围需与所选型号及后端量程一并匹配。

02 / Detector to DAQ

把电荷信号接入数字测量链路

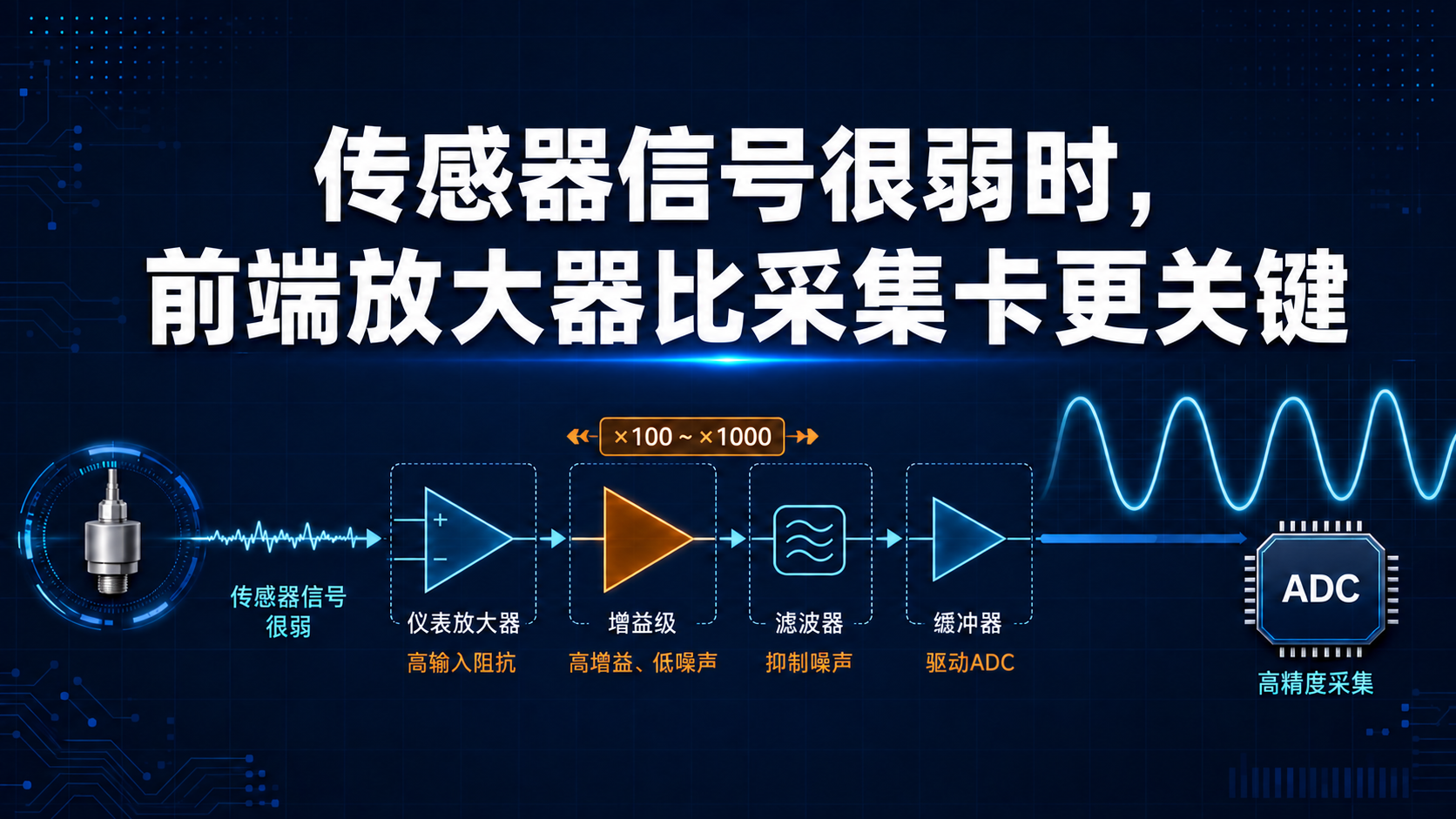

探测器输出脉冲电流,经电荷灵敏前放放大与成形,再由DAQ采集和分析。

探测器、CPre-2023电荷灵敏前放、Mini-DAQ组成的实物形态信号链示意,输入为脉冲电流,输出为成形后的电压脉冲
基于设备实物图制作的信号链示意。波形仅作原理说明,箭头表示信号方向,不代表具体端口接线;偏置与供电连接未画出。
探测器

明确电荷量、输入电容与信号极性。

CPre-2023

按电荷范围选择110或111出厂配置。

数字化采集

匹配输入幅度、采样条件与分析任务。

03 / Pulse Response

看见成形后的脉冲

从实测输出观察脉冲形态,围绕单个事件的峰值、宽度与回落过程评估采集条件。

CPre-2023成形输出的示波器画面,显示快上升、慢回落的单个电压脉冲
成形输出实测 / 示波器波形展示单个成形输出脉冲;屏幕读数仅对应此次测量,不作为产品规格。
Nuclear Pulse / Schematic

快上升,慢回落

脉冲快速上升至峰值,随后逐渐回落至基线。下图用于说明典型脉冲形态,不是实测数据。

核探测单极性脉冲示意信号从基线快速上升至单峰,随后较慢回落到基线;坐标不表示时间或幅度指标。
250 ns
成形时间,不等同于上升时间或半高宽。
RMS
噪声参数的统计口径,不与FWHM指标混用。

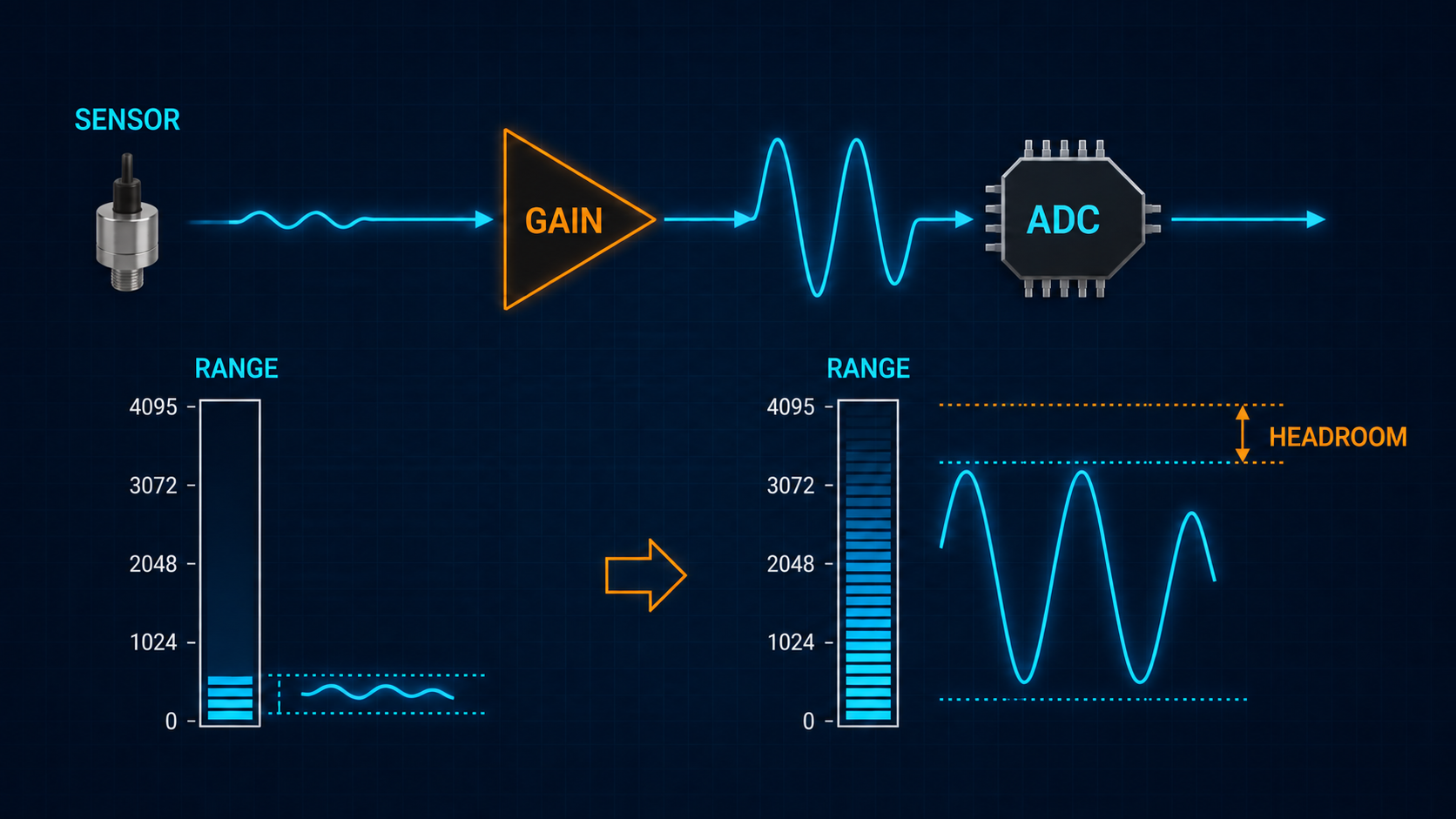

量程匹配
给大幅度事件保留余量,避免后端采集饱和。
04 / Interfaces & Integration

围绕探测器与后端采集配置

CPre-2023提供模拟前端读出。软件环境与数据输出由配套DAQ决定,根据后端设备选择采集软件与分析方式。

供电
±12 V
信号接口

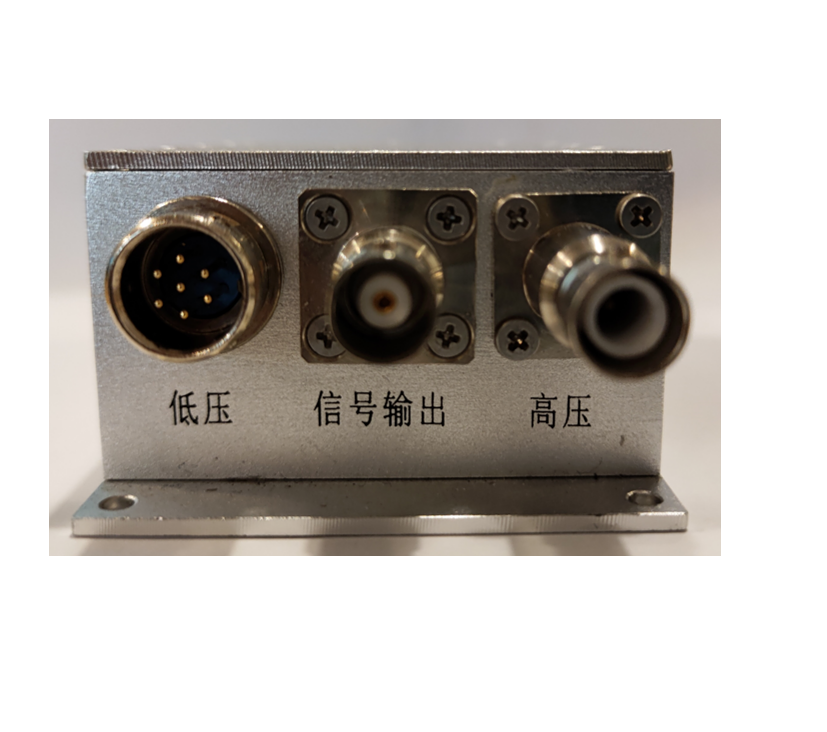

SHV高压、BNC信号、YS2K7PM电源
外形尺寸
130 × 62 × 38 mm
配置方式
高、低增益出厂选配,不支持运行中档位切换
系统衔接
探测器 → CPre-2023 → Mini-DAQ / 其他匹配的数字化采集设备

选型时需要明确

  • 探测器类型、输入电容和典型电荷范围。
  • 信号极性、重复频率及可能的大幅度事件。
  • 配套DAQ的输入量程、阻抗与采样配置。
  • 供电、接地、屏蔽及接口连接方式。

可与Mini-DAQ等采集设备组成读出链路;具体接法与配置按探测器和采集条件确认。

构建测量系统
Selection & Delivery

为你的探测器选择合适的前端

确认电荷范围与采集条件,再确定CPre-2023的出厂配置。
