测量任务
面向四通道高速脉冲与瞬态微弱信号测量的1 GSPS、12 bit板级数字化采集卡，可结合微弱信号前端、FPGA实时处理与AMAx软件形成高速测量链路。
高速微弱信号数字化采集卡

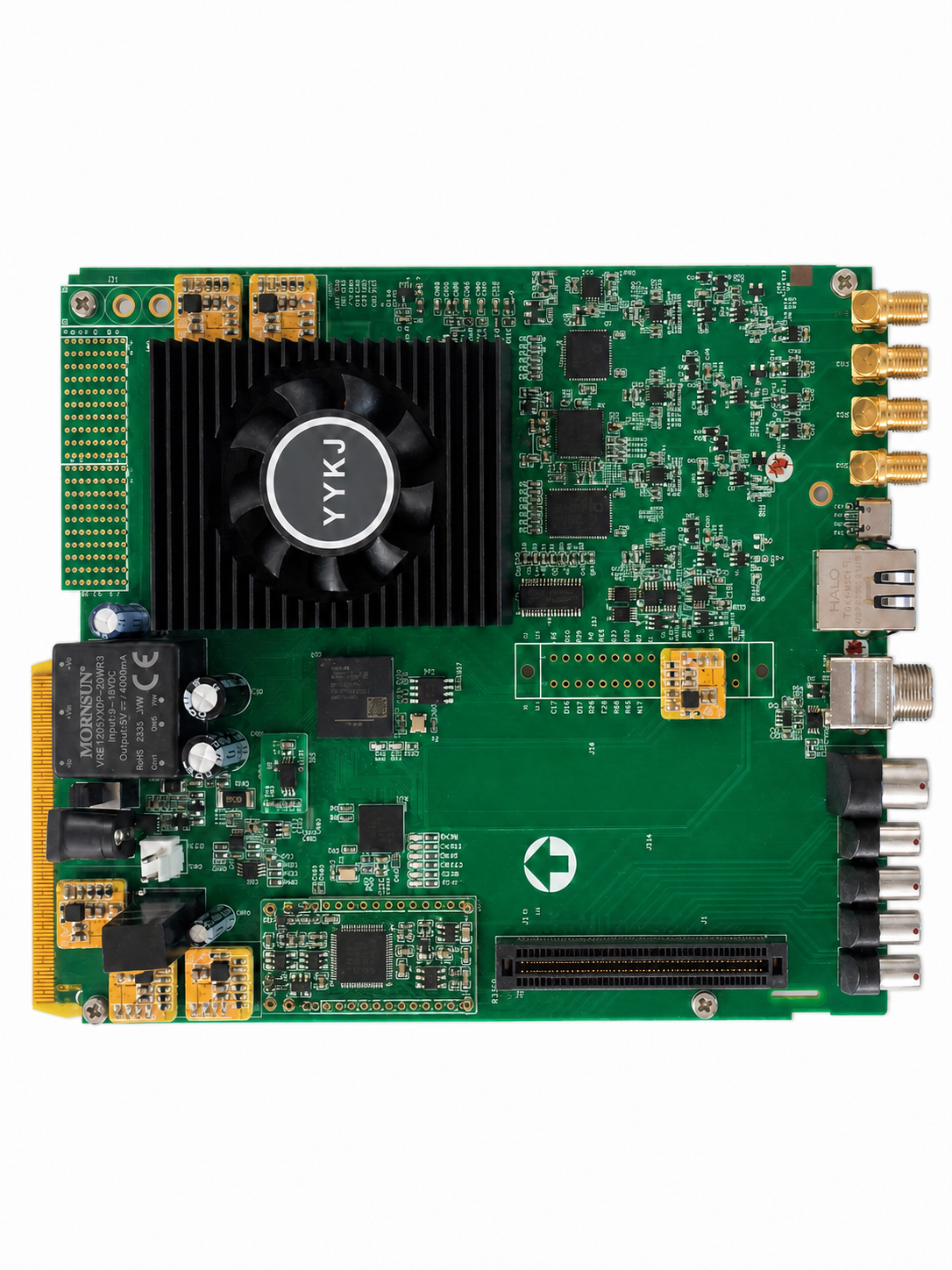

1 GSPS四通道高速数字化采集卡 PulseDAQ-1000-4
面向四通道高速脉冲与瞬态微弱信号测量的1 GSPS、12 bit板级数字化采集卡，可结合微弱信号前端、FPGA实时处理与AMAx软件形成高速测量链路。
核辐射与粒子探测器信号采集PMT、SiPM与APD等光电探测读出高速光学与瞬态信号测量激光雷达、飞行时间与光散射实验
咨询系统选型
产品型号PulseDAQ-1000-4
产品体系高速微弱信号数字化采集卡
配套软件AMAx
交付方式板卡 / 驱动 / FPGA / SDK
Overview
能力概览
围绕测量任务、信号链路和交付边界组织信息，帮助客户快速判断产品与实验目标的匹配度。
关键能力
四通道1 GSPS高速数字化采集正负双极性及±5 V信号输入微弱信号放大与模拟滤波适配以太网 / USB / 串口可选FPGA二次开发、多板卡组合与AMAx软件支持
应用场景
核辐射与粒子探测器信号采集PMT、SiPM与APD等光电探测读出高速光学与瞬态信号测量激光雷达、飞行时间与光散射实验气溶胶和颗粒传感器研发超声、声发射与工业瞬态采集科研仪器和客户专用设备集成
统一板卡平台
PulseDAQ高速微弱信号数字化采集卡平台
从单通道超小型板卡到四通道1 GSPS高速板卡，PulseDAQ围绕微弱脉冲、瞬态信号和多通道系统集成提供统一的模拟前端、FPGA处理、通信驱动与AMAx软件链路。
传感器 / 探测器微弱信号放大与滤波高速ADC与触发FPGA实时处理缓存与数据传输AMAx / SDK / 客户应用
支持正、负双极性信号，±5 V信号可输入；微弱信号放大、滤波和输入适配可结合传感器特性配置。
以太网、USB或串口可选，便于兼顾高速上位机采集、实验室连接和嵌入式设备集成。
支持将客户算法移植到FPGA中运行，可提供采集驱动与数据传输驱动，缩短从算法验证到实时处理的开发路径。
支持按通道规模进行多板卡组合；例如64通道系统可采用4块16通道板卡拼接，具体同步、时钟和机箱方案按项目确认。
各型号均可搭配AMAx完成设备连接、参数设置、采集显示、数据保存与算法结果观察，并可衔接SDK和专用应用。
可按板卡、驱动、软件或完整多通道采集子系统交付，适合科研仪器、OEM设备和探测器阵列集成。
Technical Specifications
主要技术信息
以下为当前公开规格，用于前期选型判断；涉及可选采样率、输入范围或接口配置时，以对应型号技术规格为准。
通道数4通道
最高采样率1 GSPS
采样分辨率12 bit
输入能力支持正、负双极性信号，±5 V信号可输入
通信方式以太网 / USB / 串口可选，按交付配置
多板卡组合支持按通道规模组合，多板同步、时钟和数据汇聚方案按项目确认
产品形态四通道板级数字化采集卡
模拟前端微弱信号放大、滤波与输入适配能力按信号条件配置
FPGA与驱动支持FPGA算法移植，可提供采集驱动与数据传输驱动
配套软件AMAx设备控制、采集显示、数据保存与算法结果观察
待确认参数模拟带宽、ENOB、噪声、缓存、同步精度、功耗与尺寸以正式技术规格为准
选型参数
采集卡通常需要确认哪些参数
除采样率和通道数外，模拟前端、时间性能、持续吞吐和工程条件同样决定板卡能否稳定适配实际信号。
通道数、输入范围、极性、阻抗、耦合方式、模拟带宽、前端增益/衰减、滤波与过压保护
采样率、ADC位数、有效位数ENOB、信噪比、无杂散动态范围、积分/微分非线性及通道一致性
触发源、阈值、极性、滞回、预触发/后触发、时间戳分辨率、通道偏斜、时钟与同步方式
FPGA资源、原始波形、事件列表、能谱、计数、数字滤波、特征提取与客户算法移植范围
板载缓存、连续吞吐、死时间、数据格式、以太网/USB/串口配置、驱动和多板卡数据汇聚方式
板卡尺寸、安装孔位、连接器、供电、功耗、散热、工作温度、EMC与长期运行条件
当前页面只公开已确认的通道数、最高采样率、1 GSPS型号的12 bit分辨率、±5 V双极性输入、通信选项和平台能力。模拟带宽、ENOB、噪声、缓存、同步精度、功耗与机械尺寸等应在具体型号选型时确认。
Software Ecosystem
软件生态与兼容性
明确软件环境、通信接口和依赖组件，让客户在开发评估阶段快速判断集成边界。
Operating SystemsWindows（具体版本按交付型号确认）
LanguagesC/C++、C#等开发环境按交付接口确认
Communication以太网 / USB / 串口可选
Dependencies对应板卡驱动、运行组件与AMAx软件
板卡设备控制、参数配置、数据采集、保存与算法结果观察由统一平台衔接，并可通过SDK接入客户应用。
了解AMAx →Development & Integration
二次开发能力
展示可提供的功能边界，不公开DLL、SDK、函数原型、通信协议、固件或示例源码。
System Workflow
系统组成与交付支持
从工程选型视角展示产品链路，帮助客户判断系统与当前实验或项目任务的匹配度。
从探测到数据分析的一体化链路
1 GSPS四通道高速数字化采集卡 PulseDAQ-1000-4 可围绕探测器读出、信号处理、数据采集和软件分析进行配置。
探测器前端电子学数字采集AMAx软件分析
建议确认的系统信息
选型时建议明确通道数、采样率与ADC位数、模拟带宽、信号幅度与极性、输入阻抗、触发与时间要求、持续吞吐、同步方式、功耗和安装空间。可提供微弱信号放大与滤波适配、以太网/USB/串口通信、采集与数据传输驱动、FPGA算法移植、AMAx软件、SDK及多板卡系统集成。具体参数、接口、测试曲线和开发范围以双方确认的技术资料为准。
Selection & Delivery
选型与交付确认
在技术沟通阶段确认输入条件、测量目标与交付边界，可以更快锁定适合的型号和系统配置。
选型前建议提供
选型时建议明确通道数、采样率与ADC位数、模拟带宽、信号幅度与极性、输入阻抗、触发与时间要求、持续吞吐、同步方式、功耗和安装空间。
可提供的交付支持
可提供微弱信号放大与滤波适配、以太网/USB/串口通信、采集与数据传输驱动、FPGA算法移植、AMAx软件、SDK及多板卡系统集成。
